通信事業者局内やデータセンタにおいて19インチラックに設置し、光ケーブル成端に使用するパネルです。
48心タイプ

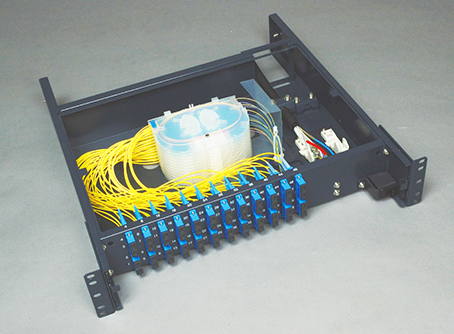

48心FOモジュールプレ配線タイプ

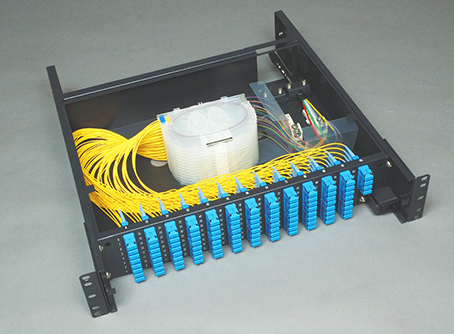

100心FOモジュールプレ配線タイプ

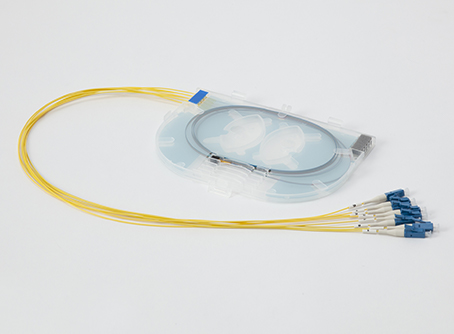

FOモジュール
特長
- キャビネットタイプ光接続箱の技術を活かした強固な構造
- ケーブル把持部ごとのスライド、広いコード余長スペースなど、光ファイバメーカーのノウハウを凝縮
- プレ配線タイプは、FOモジュールを内蔵し、スライド可能で、接続作業も簡単
- 19インチラックEIA、JIS兼用

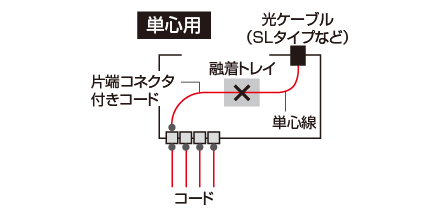

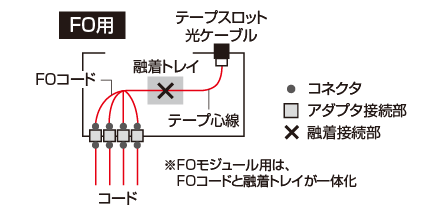

導入形態例
オプション品
- 補強熱スリーブ
品名 | 使用環境 | ケーブル(コードなど) 導入口 |
最大コネクタ接続数(コネクタ種) | 最大融着心数 | ||
---|---|---|---|---|---|---|
単心 | 4心テープ | 8心テープ | ||||
光パッチパネル (単心用) |
19インチラック取付け | 背面1箇所 | 24(SC) | 24 | - | - |
48(SC) | 48 | |||||
光パッチパネル (4心FOコード用) |
19インチラック取付け | 背面1箇所 | 24(SC) | - | 24 | - |
48(SC) | 48 | |||||
100(SC) | 100 | |||||
光パッチパネル (4心FOモジュールプレ配線型) |
19インチラック取付け | 背面1箇所 | 24(SC) | - | 24 | - |
48(SC) | 48 | |||||
100(SC) | 100 |
