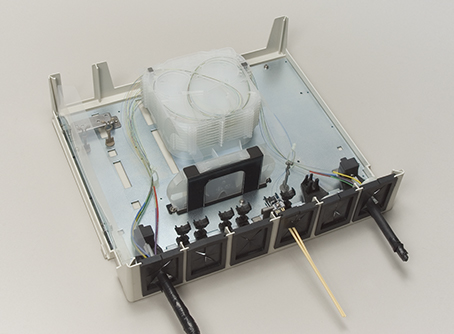

屋内壁掛融着接続箱　J420SS/S/M

  • プラスチックカバーの軽量タイプ。将来増設も簡単対応
  • 融着接続最大120心、容量別にサイズ選択可
  • PON式FTTHに対応できるスプリッタモジュール仕様も可能（別仕様）

J420は、ビルや集合住宅内の融着接続・配線に適した、屋内壁掛型の融着接続箱です。

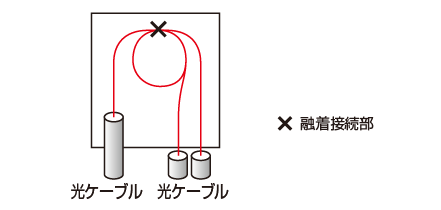

導入形態例

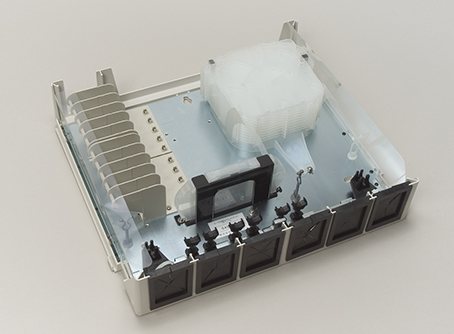

屋内壁掛コネクタ接続箱　J421SS/S/M/L

  • プラスチックカバーの軽量タイプ。将来増設も簡単対応
  • コネクタ接続最大200心、容量別にサイズ選択可
  • PON式FTTHに対応できるスプリッタモジュール仕様も可能（別仕様）

J421は、テープ心線を「変換心線モジュール」を使って単心コネクタと簡単に接続でき、ビルや集合住宅内の接続・配線に適した、屋内壁掛型の接続箱です。

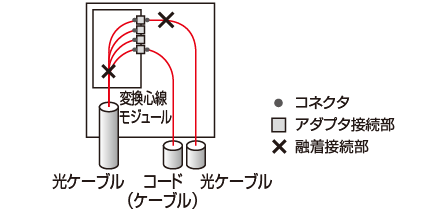

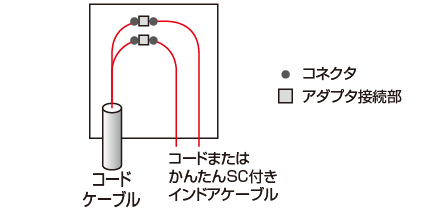

導入形態例

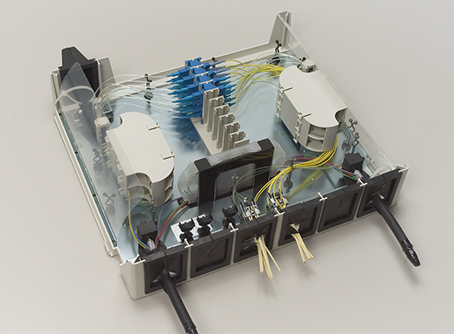

屋内壁掛コネクタ接続箱　J422SS/S/M

  • プラスチックカバーの軽量タイプ。将来増設も簡単対応
  • 融着接続最大120心、容量別にサイズ選択可
  • PON式FTTHに対応できるスプリッタモジュール仕様も可能（別仕様）

J422は、ビルや集合住宅内の簡単接続・配線に適した、屋内壁掛型のコネクタ接続箱です。

導入形態例

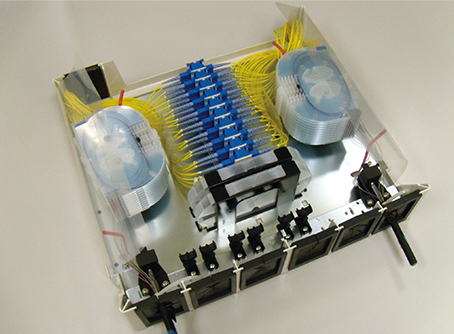

屋内壁掛コネクタ接続箱　J422S（IN・OUTモジュール実装型）

  • プラスチックカバーの軽量タイプ
  • J422Sコネクタ接続箱のケーブルIN・OUT側にFOモジュールを実装可能になり、融着＋コネクタ接続箱として使用できます。

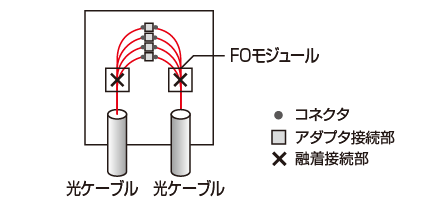

導入形態例

オプション品

  • 補強熱スリーブ

構成部品

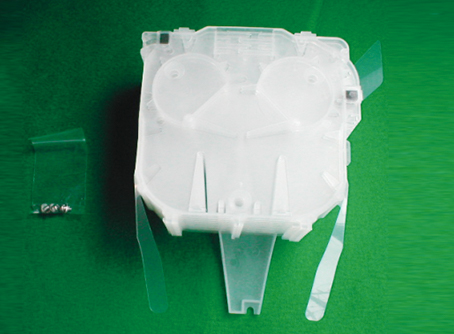

心線余長収納部品

写真はJ422S/M用。

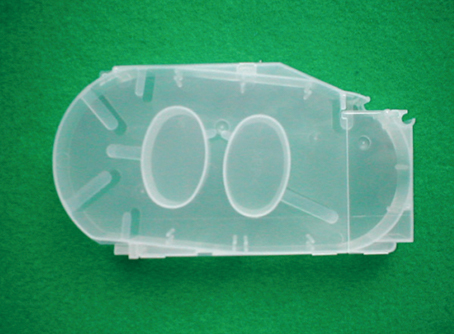

40心個別収納用品

単心４心の接続・余長収納トレイ10枚積層。

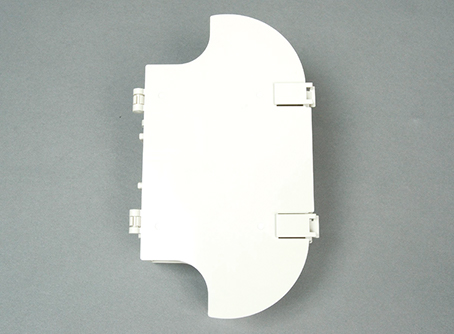

保留心線収納トレイ

引込み側の保留心線を収納。（変換心線モジュールと互換）

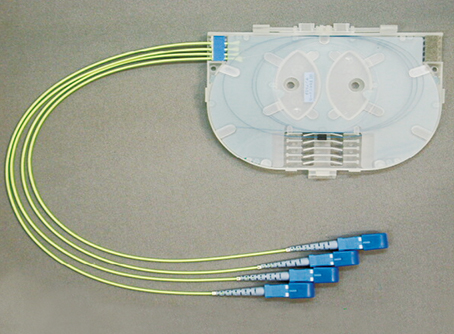

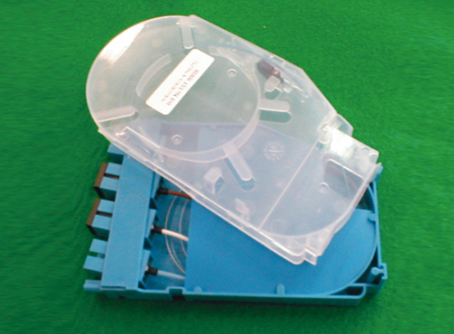

変換心線モジュール

4心テープ心線を単心分離し、コネクタ接続できる部品。

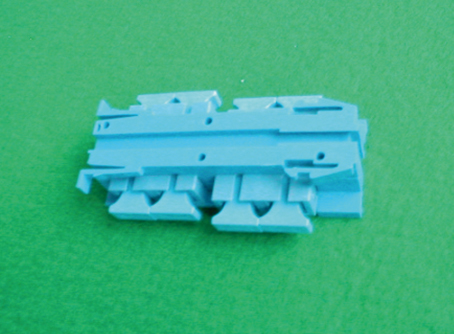

SCコネクタアダプタブロック

4心分のSCアダプタ（2連式SCアダプタ2個分）が1ブロック化。

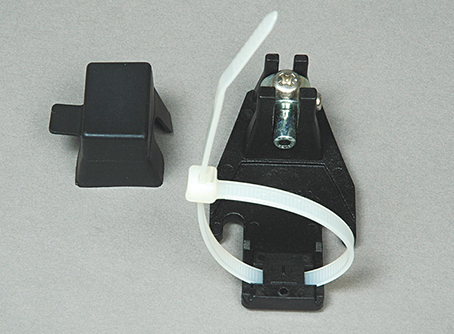

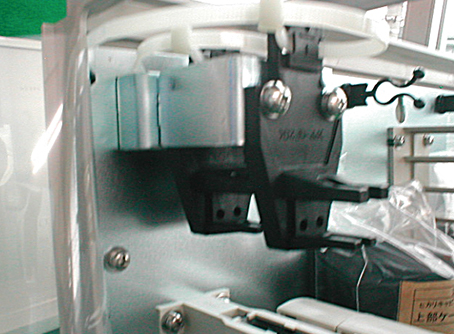

ケーブル把持具

引込みおよび、引落としケーブル（最大外径23mm）の把持に用いる。※写真はJ42CA

増設ケーブル把持具

引込みケーブルおよび引落としケーブルの増設（1箇所2条対応）に用いる。

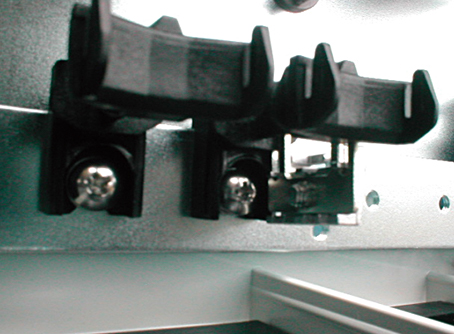

フロアケーブル把持具

フロアケーブル固定金物（13）3個を装着してフロアケーブルを固定。

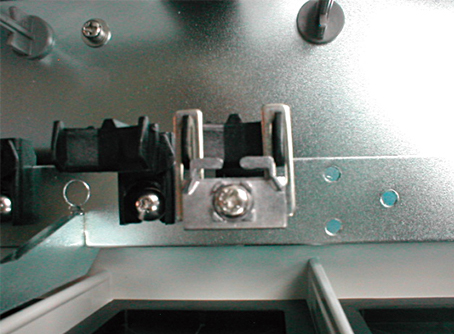

フロアケーブル固定金物

1個につき、インドアケーブルおよび平型ケーブル2条を引き留め。

FOモジュール

4心テープ心線を融着し、コネクタ接続できる部品。

オプション品

  • 補強熱スリーブ
  • 光コード固定金物

選定比較表

分類 型名 ケーブル（コードなど）導入口

最大コネクタ接続数

（コネクタ種）　

 最大融着接続数
単心 4心テープ
樹脂製 J420SS 下3箇所 － 8 8
J420S 下6箇所 － 40 －
J420M 下6箇所 － 120 －
J421SS 下3箇所 8（SC） OUT側8 IN側・OUT側共に8
J421S 下6箇所 40（SC） OUT側40 IN側40
J421M 下6箇所
※1箇所はケーブル2条対応		 120（SC） OUT側120 IN側120
J421L（鋼材） 上6箇所＋下6箇所
※上下各1箇所はケーブル2条対応		 200（SC） OUT側200 IN側200
J422SS 下3箇所 8（SC） － －
J422S

上1箇所＋下5箇所
※上1箇所はケーブル2条対応

 40（SC） － －
J422S（IN・OUTモジュール実装型） 上1箇所＋下5箇所
※上1箇所はケーブル2条対応		 40（SC） －

IN側：40

OUT側：40
J422M 上1箇所＋下5箇所
※上1箇所はケーブル2条対応		 120（SC） － －
